Понаделав кучу всего полезного для людей, и памятуя про известное изречение о количестве личных сапог у их изготовителя, я на днях обратился к собственным потребностям.

Самой насущной потребностью оказался небольшой столик на колесах, заезжающий этими колесами под кровать и нависающий над ней, давным-давно я уже делал кое-кому такую штуку. Точно такую же делать было скучно, и собственно у будущего проекта было три первоисточника:

1. Я сходил на фильм "Трансформеры" Майкла Бэя и несколько дней под впечатлением рисовал только такие механистические штуки (хотя каждый раз садился нарисовать что-нибудь мебельное).

2. Давно уже мне нравятся американские атомные авианосцы класса "Честер У. Нимитц", и на эту тему я тоже много чего уже нарисовал.

3. И наконец, после постройки и покраски углового стола для Новикова у меня осталась початая банка отличной серебристой краски "Хаммерайт".

Ну и столик мне тоже очень был нужен. Поэтому, понабравшись в памяти визуальных образов, я начал придумывать эту штуку.

Составляющие проекта:

Робот-трансформер, найден в гугле по соответствующему ключевому слову. Послужил больше для воодушевления, чем для перерисовки деталей.	Логотип Трансформеров. Надо будет его перерисовать на столик, наверное. Пока лень было.	Какая-то трансформируемая зеленая зверюга. От нее я взял линии ног и общую композицию.

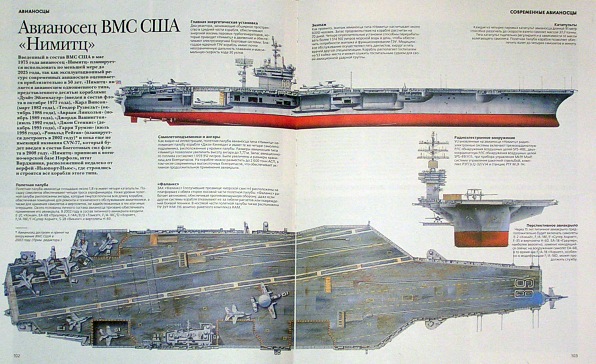

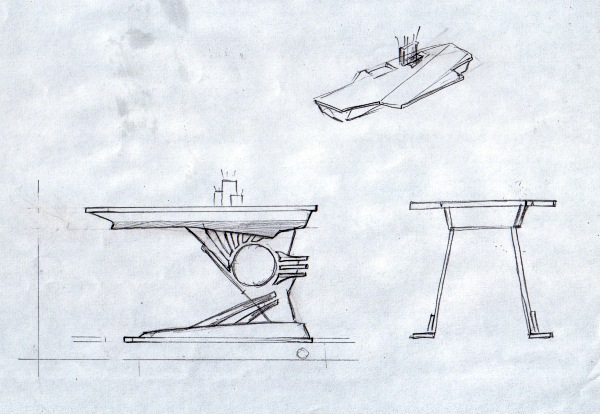

Ударный атомный авианосец ВМС США "Нимитц". От него я взял очертания полетной палубы и ее раскраску.	Первые наброски.

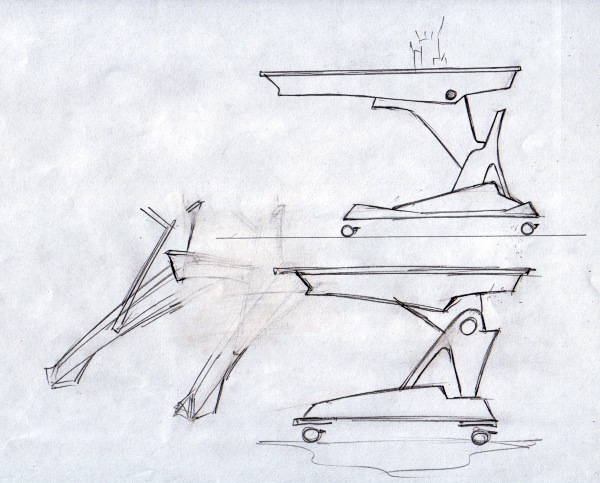

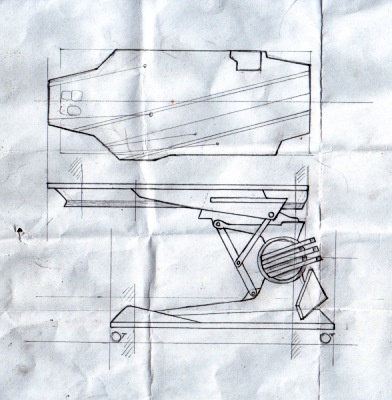

Последующие наброски. Придумал крупный шарнир в центре ног, и горизонтальные полоски от него назад.	Рабочий чертеж столика в масштабе 1:10 со всеми деталями. Кое-что из них в реальности не воплотилось.

Готовое изделие:

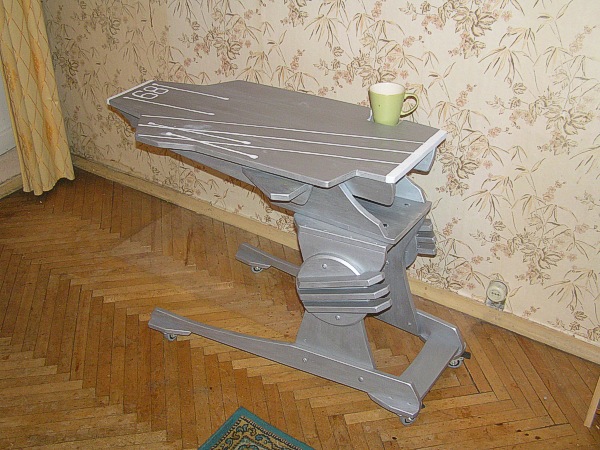

Готовый столик, в сером "шаровом" цвете и раскраске полетной палубы.	Вид сзади в три четверти. Если бы не разметка палубы, то было бы похоже на гладильную доску.	Гладильная доска с разметкой, вид в три четверти спереди. Хорошо виден лифт-подъемник по правому борту, с белой окантовкой.

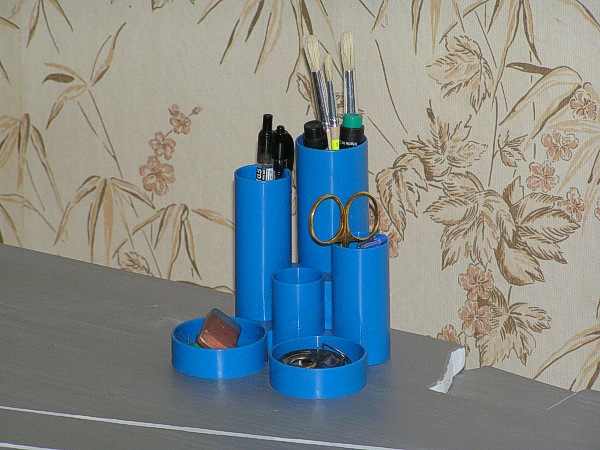

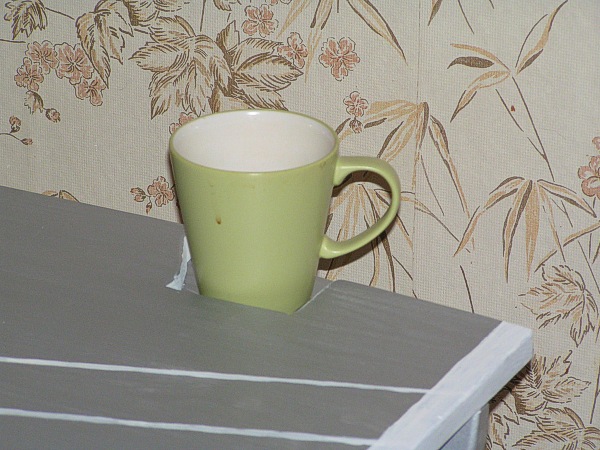

В лифт-подъемник удобно ставить кружку. Или бутылку.	Стоящая в лифте-подъемнике кружка крупно.	В качестве корабельной надстройки на палубе установлена карандашница.
Столик издалека с карандашницей. Правда цвет немного не тот, нужен бы серый, или хотя бы белый.	Прямая боковая проекция. Хорошо виден большой круглый шарнир на ноге, с декоративными накладками. И еще крылышки под палубой, тоже декоративные.	Агрессивный вид спереди. Внизу - массивная поперечная перемычка, задающая жесткость нижней части конструкции.
Вид сзади. Столик состоит из двух частей, соединенных меж собой четыремя вертикально посаженными винтами. Под палубой образовалась небольшая полочка, для журналов например.	Вид сверху. Хорошо видна разметка палубы, порядковый номер "68" авианосца "Нимитц". Ноги получились тонковытыми, но это обусловлено удобством при закатывании их под кровать.	Вблизи видны крылышки под полетной палубой и соединение верхней и нижней части столика.
Шарнир на ноге. С круглого диска снята фаска под 45 градусов. Покрашено прямо как настоящий корабль.	Задние колеса.	Передние колеса. Все они снабжены тормозными механизмами.
Задняя часть палубы, корма, опорные консоли.	Поперечина между полозьями, колеса с тормозными клавишами.	Вид сзади, соединение верхней и нижней частей.
Столик рядом с кроватью, готов к задвиганию под и над кроватью.	Столик задвинут максимально, нависает над кроватью. Удобно полулежать и читать книгу, оперев ее на столик, или поставить на нее кружку с чаем.	Опробовано, очень удобно.

* * *
