Отступление

С подиумами в Москве вообще оказалась какая-то труба. В смысле гольём голяк. Никто их не делает!

То есть буквально вот прихожу к заказчику, говорю, ну как что, чего хочется, он говорит - да вот, подиум нужно построить на полкомнаты, потолки видите почти три метра, а пожитков накоплено немало, выкидывать их жалко, складывать некуда, а давайте построим подиум на полкомнаты, вот я на нем заживу припеваючи.

Отвечаю, что не вопрос, построю хоть на полторы комнаты, а не на пол, и в ответ мне обычно рассказывают, что за изготовление подиумов в Москве никто не берется. Мебельщики говорят, что это не их профиль, что они по мебели, а не по подиумам, что это нужно делать только по месту, грязи разводить на всю квартиру, вы представляете что будет, опилки слоем в ладонь, ДСП пилить, короче забудьте.

Те - к строителям-ремонтникам, а вот бы нам подиум на полкомнаты? Строители-ремонтники тоже не дураки, и глядя на соскочивших мебельщиков затягивают свою волынку - да тут работы на месяц, нужно стяжку заводить, паркет нужно снимать, а крыть чем, ламинат прогнется, выдвижные ящики? а как выдвигать? Тоже увиливают короче.

А все почему?

Потому что в отличие от простого прямоугольного шкафчика, или там комодика метр на метр, подиум это такая здоровенная штука, которая еще и встраивается конкретно в свою нишу по размеру, и должна быть сразу и прочной (не ломаться), и жесткой (не прогибаться), и красивой, и удобной, и с минимумом потерь подподиумного пространства, поскольку отъедать пару кубометров от и без того небольшой комнаты - непозволительная роскошь. И поди реши эти все задачи за цену не от автомобиля и в разумный срок.

Собственно, я тоже неочень люблю эти подиумы строить, мороки с ними огого сколько. Борюсь с заказчиками путем повышения расценок, но иногда они побеждают, хех.

Так вот, все вышенаписанное не имеет отношения к следующей конструкции, это я так, о наболевшем.

В этот раз мне предстояло сделать конструкцию не унылым кирпичом два на два метра с матрацем поверх него, а наоборот, изящную постройку на ножках, гармонирующую с общим стилем комнаты, с ее стенами и потолком с подсветкой. В общем нужно было придумать что-нибудь необычное.

От заказчика были следующие пожелания:

• два этажа
• четвертькруглая форма
• две чуть наклонные лестницы с плоскими ступеньками (не шведские стенки)
• темный цвет каркаса, цвет плоскостей посветлее
• сверху небольшие перила

Первый эскиз был почти окончательным, после него пошла уже проработка деталей.

Основная сложность состояла в том, чтобы сделать верхний этаж достаточно прочным, поскольку он должен быть во-первых разборным - размер 210 на 210 см ни в один лифт не войдет, ни в Газель, а во-вторых, опоры верхнего этажа могут быть только вдоль угловых стен, но не по центру четверти круга, поскольку там они будут мешать находящимся на нижнем этаже.

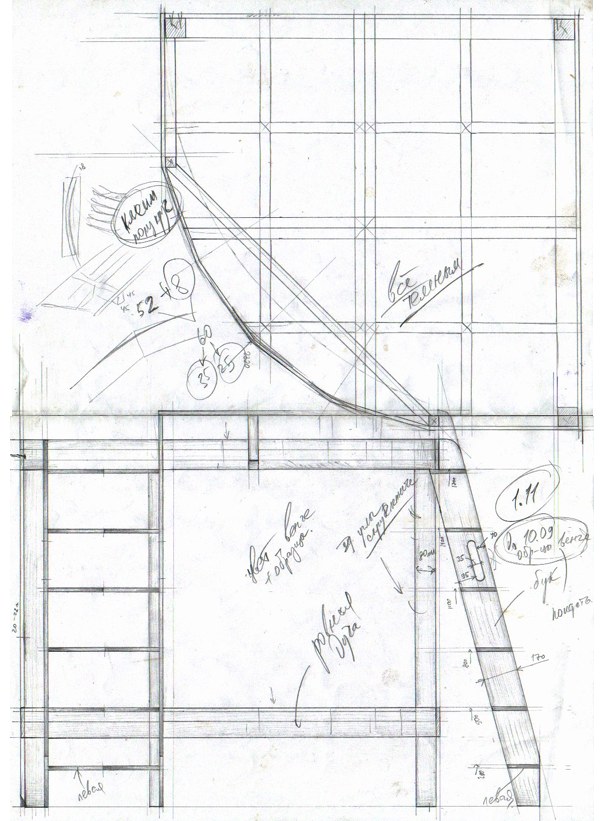

На рисунке выше - общие контуры изделия, вырисованные в масштабе 1:10. По некотором размышлении я решил поставить три серьезные опоры сечением 80 на 80 мм, по трем углам четверти круга в плане.

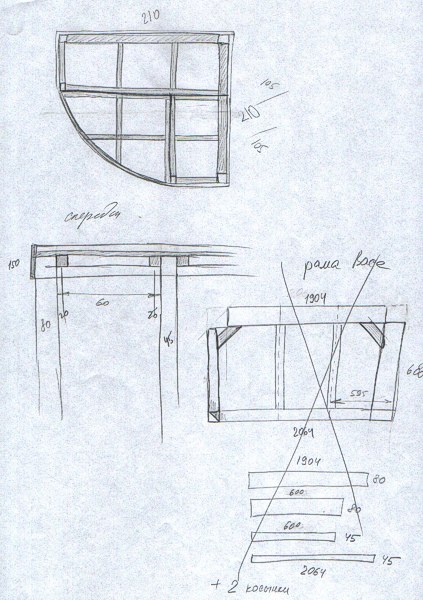

Затем начал прорисовывать конструктивно-силовую схему (КСС), членение на секции:

Количество "клеточек" уменьшил с 15 до 9, заодно снизилась и масса конструкции, что важно. Придумал, как столбы упираются в рамы, так чтобы они не шатались. От прогибания обоих этажей помогает наружный контур из щита сечением 18 на 150 мм, закрепленного вертикально ребром - получается распределение нагрузки по контуру.

Зачеркнутая схема внизу справа - это я обдумывал, как вставить концы вертикальных столбов в горизонтальные рамы, укрепив последние диагональными косынками, но получалось даже на вид весьма непрочно, поэтому отказался от такого варианта схемы.

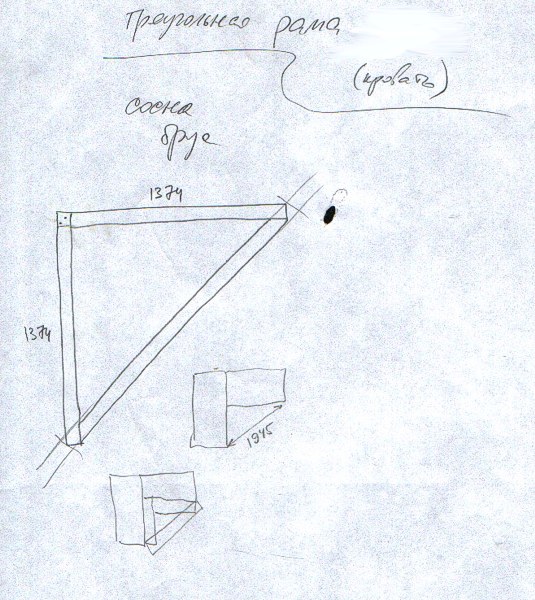

Две прямоугольные рамы получилось придумать сразу, а вот закругленную часть пришлось обмозговывать дольше. Предварительная схема была такая, сечение бруса 50 на 50 мм:

Но точнее выяснилось бы уже в процессе постройки, методом проб и ошибок, "по месту" короче.

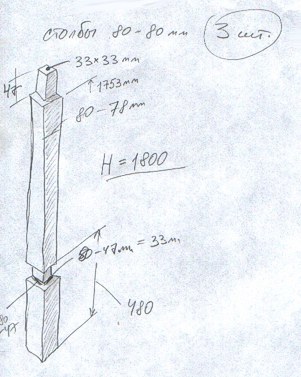

Такой была первоначальная схема столбов:

Размеры в итоге сохранились и в постройке, но из технологических соображений я поделил один длинный столб на две части - маленькую нижнюю под нижним этажом подиума, и верхнюю, иначе бы готовая секция в него не вставилась бы. Короче, это долго объяснять, поверьте на слово.

Про лестницы вот еще расскажу интересное.

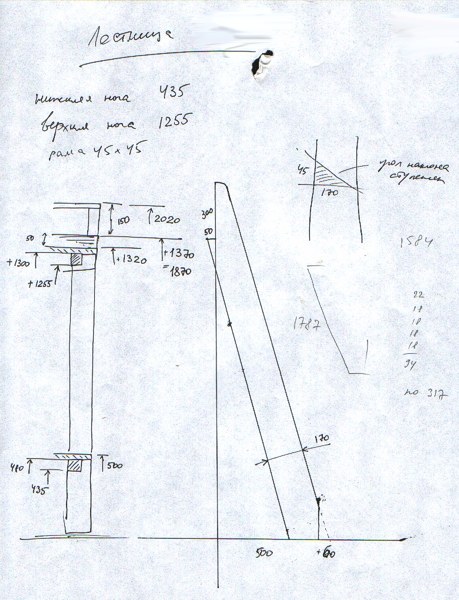

Лестниц две штуки, они одинаковые, схема их выглядит вот так:

Важное тут вот что. На первом рисунке внизу справа написано "левая" и стрелка - это я у заказчика спросил, с какой ноги ему удобнее подниматься по лестнице вверх. Мне вот удобнее было бы с правой, и уже поставив готовое изделие, я пару раз порывался наступить на первую ступеньку именно правой ногой. А заказчик, поразмыслив, ответил что лучше с левой ноги.

А разница тут в том, что форма ступенек - не просто прямоугольная площадочка, а в виде трапеции (хорошо видно на предпоследнем фото, с пыльными следами на ступеньках).

Нижняя ступенька от пола находится на высоте половины промежутков между ступеньками. Когда на нее встаешь, то это проще, получается с первой ступеньки как бы полшага такого разбега вверх.

Внизу справа на рисунке показано, как у торца лесенки отрезано 60 мм угла. Это дает выигрыш 60 мм пространства, занимаемого всей конструкцией вдоль стены, а поскольку первая ступенька находится выше, то эти 60 мм не влияют на прочность самой лестницы.

Рожок сверху выступает над верхним этажом подиума на 30 см, причем только у той вертикальной доски, которая не прилегает к стене. Этот рожок сделан специально, чтобы за него хвататься рукой, и залезать коленом с последней ступеньки уже на собственно этаж. А также к нему приходят перила, идущей вдоль кромки верхнего этажа.

Короче про лестницы вообще можно целую главу написать, да только кто читать ее будет. Или будет?

Пошли фотографии:

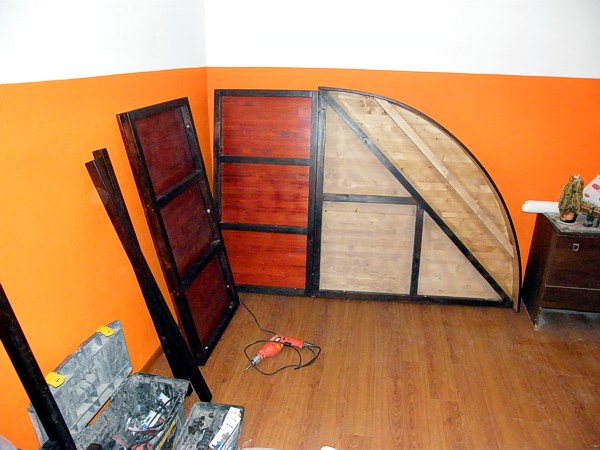

Это всё только что приехало на квартиру к заказчику. Попутно подивился цветовой гамме стен, понял что не прогадал с гаммой цвета изделия. Это еще потолок не виден на фото.

Зато видна рамная конструкция нижнего этажа. Две прямоугольные части (та которая у левой стены, правда, от верха), и четвертькруглая, с ее рамой. Видно, что пришлось ставить дополнительную диагональную распорную балку, она светлого цвета, иначе щит поверхности прогибался под весом человека. Спереди секция завершена изогнутой слоеной деталью, как мы ее клеили - отдельная пестня и коммерческая тайна. Больше Никогда. Ну или Очень Дорого.

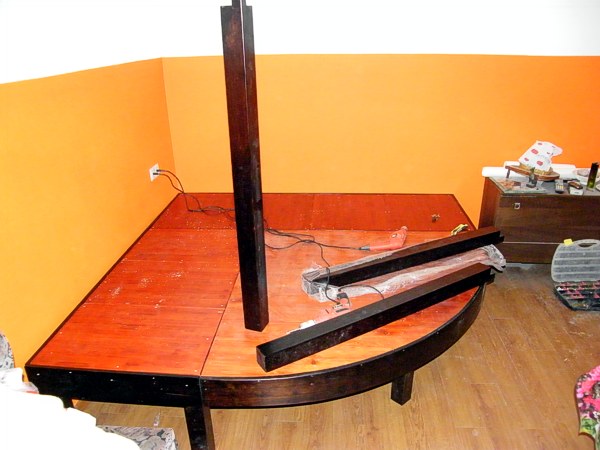

Поставил низ. Низ ставить проще, поскольку можно понатыкать коротких ног в пол хоть через каждые 50 см. Собственно ног там штук семь в итоге оказалось, под каждым нежестким соединением секций, ну и вдоль обеих стен.

Тонкой темной полоской вдоль обеих стен идет рама 150-мм высоты, которая задает прочность всего контура. Столб посередине - просто стоит незакрепленный, сейчас уберется в угол.

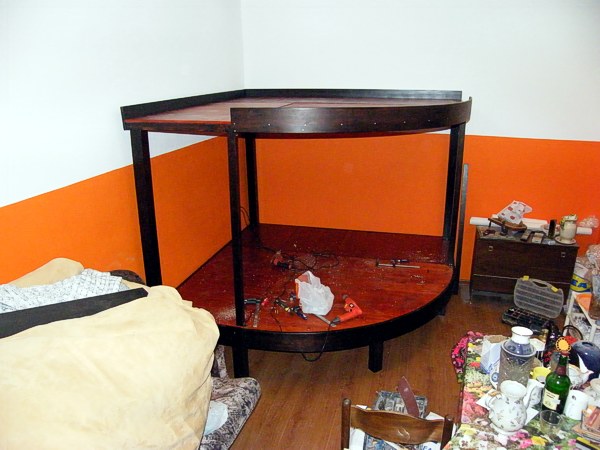

Поставился верхний этаж. Кадр снят из самого дальнего угла комнаты, камерой на вытянутых под потолок руках, поэтому подиум кажется небольшим. Сейчас на него заберется заказчик для масштаба.

Видны три мощных столба по углам, еще два столба потоньше (50 на 50) там где будут стоять лестницы, и спереди по центру еще столбик появится.

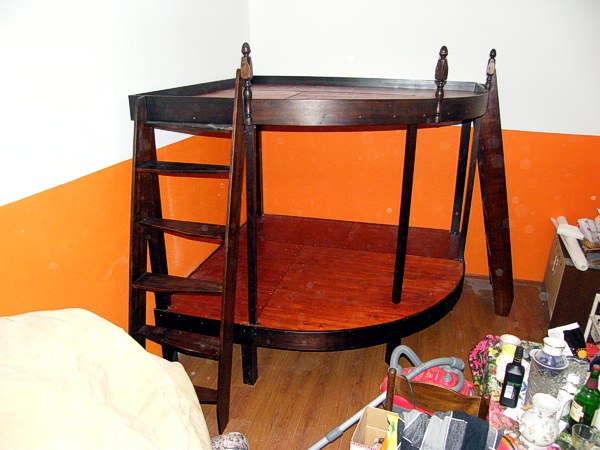

Поставились лестницы, центровой столбик и маленькие украшения сверху.

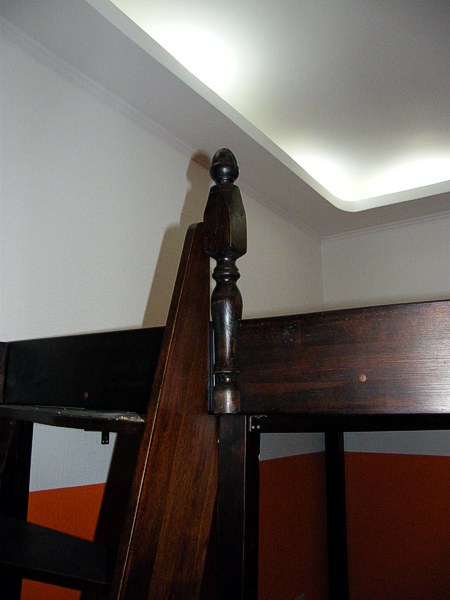

Про украшения - отдельный абзац. Они в итоге заменили верхний поручень-ограждение. Поскольку конструкция и так оказалась в рост человека, еще лепить на нее сверху перила, которые также нужно еще и гнуть по месту, ад короче.

Заказчик посмотрел на такие перспективы, потом увидел в углу мастерской ноги для другой кровати, с приклеенными сверху шариками, помозговал, спросил можно ли сделать что-нибудь подобное, ориентальное. Можно, почему нет.

Вот сделал:

Фаллической формы, ну да ладно, сойдет за символ плодородия например.

При первой же примерке, кстати, оказалось, что за символ плодородия удобно браться рукой, когда взбираешься по лестнице, прямо так и просится в руку вместо поручня. А держится на двух шурупах. Поэтому я ввернул по дополнительному шурупу через отросток лестницы в символ, стало намного прочнее, берись не хочу.

Кстати, вверху фото виден кусок потолка. Как сказал мой помощник (мы вдвоем ставили эту здоровенную штуку) - Вот где вся пыль-то будет храниться!

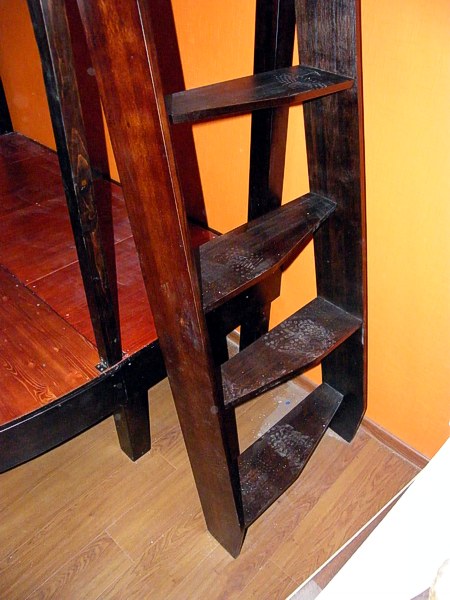

Описанная выше лестница, правая. Хорошо видна форма ступенек. Наступаешь левой ногой, потом правой, потом левой - всего их пять штук.

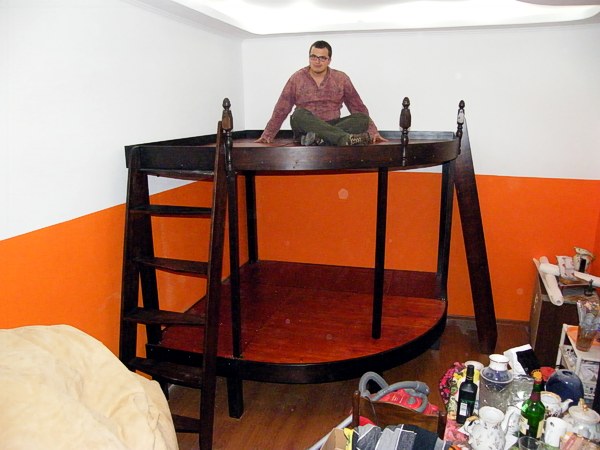

Довольный заказчик забрался на второй этаж. Виден масштаб всего произведения. Еще под верхним этажом нужно будет лампочки сделать, а то темновато там.

* * *
